Sensor piezoresistente de silicio modelo DIES SMPS 801

    pressuresensor Placa sensible a la presion
    ~ Basado en el efecto piezoresistente
    ~ SmPs 801 DIES El sensor piezoresistente de silicio puede medir la presion ejercida en su superficie.
    ~ La parte trasera del SmPs 801 dies es una camara de presion, puede ser sellada con cristal para formar un calibrador de presion sellado o de tipo de presion absoluta.
    ~ Si el cristal sellado es con ventilador, los dies son formados para calibrar la presion de tipo diferencial.
    ~ Fabricado con placa de silicio de alta calidad de 4¨ de diametro.
    ~ El sensor dies SmPs 801 es producido en masa con procesos tecnologicos de Sistemas Micro Electro Mecanicos (MEMS).
    ~ Gracias a la tecnologia avanzada y control de calidad, los sensores dies SmPs 801 tienen un gran rendimiento y pueden ser producidos en masa.
    ~ Los dies son elementos sensitivos clave para nuestros sensores de presion y frabricacion de transductores.

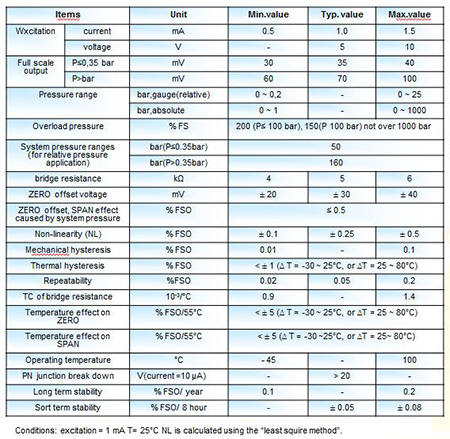

    ~ SmPs 801 sensor dies pueden ser usados para medir la presion comprendida entre 0,2 to 1000 bar, con el calibrador (relativo), o del tipo presion absoluta (ver las siguientes especificaciones para mas detalles).
    ~ Posee gran precision, mas del 0,25% fso (fso= full scale output).
    ~ La señal de salida es Wheatstone bridge output en milivoltages.
    ~ Para excitacion el bridge, corriente constante 1mA o voltage constante 5V seran ofrecidos segun demanda.
    ~ Los dies son testados, empaquetados en moldes y distribuidos.
    Sistema de codigos de orden SmPs 60 - D - x - G8
    SmPs 60 Gama de presion
    Ejemplo 0,20=0-20kPa
    x-O-x Gama de presion especificada por el cliente
    SmPs D Tipos de presion
    G (gauge) presion relativa
    A presion absoluta
    SmPs x Dimensiones dies
    x-=P> 60 bar= 2,45x2,45x0,4 mm
    y =P< 25 bar= 2,70x3,45x0,4 mm
    SmPs G8 Acabado dies
    G8 = 0,8 mm grossor de la base de cristal
    N = Dies sin cristal
    Plantilla con soldadura y conexiones electricas

    pressuresensor02 pressuresensor03 pressuresensor04 pressuresensor00
